TIGER MOTH GP/EP .46-.55 /

TIGER MOTH GP/EP .46-.55

TIGER MOTH GP/EP .46-.55 /

定価:
オープン価格
価格:

34,650円 (税込)

購入数:
返品期限・条件 返品、不良品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

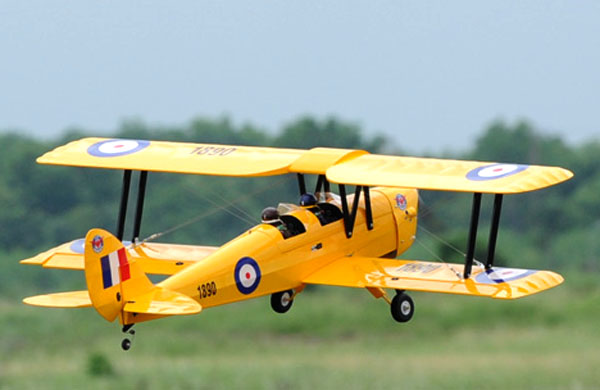

PHOENIX MODEL(フェニックスモデル)のTIGER MOTH(タイガーモス) GP/EP .46-.55 です。
エンジン、電動両方に対応できるEP/GPタイプの50クラスの機体です。
胴体はバルサ、べニア製フィルム貼りで、尾翼はバルサ製フィルム貼り、下翼は左右分割式、上翼は左右と中央の3分割式でバルサ製リブ組フィルム貼り、カウルはグラス製塗装仕上げで、カンザシはアルミパイプ、フィルムはORACOVER(オラカバ)です。
複葉機はストラットの取り付けが面倒ですが、左右のストラットは上下翼ともピン止め式、中央のストラットも胴体側が枠へ差し込んでネジを数回転締めるだけになっており、労力が軽減される賢い構造になっています。 エルロンは実機と同じく下翼のみになります。
張り線もあり、ワイヤーリンケージのように翼端側は金属のロッドアジャスターをつけてストラットの根元の金属部分にパチっと止める構造です。中央ストラット側はワイヤーを通してかしめ金具でかしめるため取り外しはできません。
ラダーは胴体中央にサーボを設置して、そこからロッドリンケージです。尾輪のステアリングはラダーから直接、尾輪へロッドがつながっています。
エレベーターは胴体中央に1サーボ設置してそこから左右へ分岐させてロッド式になっています。胴体内にラダー、エレベーター用のパイプが通っていますのでロッドのたわみによるガタを防いでくれます。 エレベーターロッドの分岐は3本ロッドをまとめる専用パーツがあります。
胴体、主翼とも木製でしっかりつくられており、特に補強が必要な部分も見当たりません。
取り外し可能なコックピットにはダミー計器が配置されていて、パイロット人形も2体付属します。
エンジン用のプラスチックラジアルマウント、燃料タンク、モーター用の木製マウントが付属しますが、モーター用の木製マウントについては、RIMFIREという特定のモーターにしか合わないつくりになっているので、当店で販売しているモーターなどを搭載する場合は、ボルトマウントセット(M4 x 80)での取り付けがおすすめです。
説明書の推奨リポは6セル(22.2V)4000-5500mAになっていますが、機体サイズ的には当店では4~5セルがお勧めになります。 ただバッテリー搭載スペースの縦の長さが145mmとかなり狭く、このスペース内で4セル、5セルを搭載しようとすると14.8Vまたは18.5V 2200mAを2個並列接続(実質4400mA)するか、縦サイズの小さい 14.8Vまたは18.5V 5100mAを搭載するかになります。5100mAはスペースギリギリでコードをきつめに折り曲げる必要があります。
胴枠とコックピットの一部をカットすればもっと大きなリポも搭載可能になります。
エンジンの場合、4サイクル50~70クラス、2サイクル46~.55クラスになります。



Youtubeに掲載されていた飛行動画



H.K様飛行動画

モーターFSD FC4250-6T、リポ14.8V 4200mA(胴枠の一部をカットして搭載)、ペラAPC13x6.5E



【 機体データ 】
スパン:1404mm
全長:1134mm
1:6 1/4 スケール
機体のみ重量:約2290g(機体、ラジアルマウント、燃料タンクなど付属アクセサリも含みます)
コントロール:4~5チャンネル、5サーボ(エルロン2、エレベーター1、ラダー1、、エンコン1)
※すべてスタンダードサイズサーボです。
【利用オラカバフィルム】
オラカバ スタンダード(カブイエロー)

【 付属品 】
ステッカー、リンケージ部品、燃料タンク、ラジアルエンジンマウントが付属します。
※燃料タンク用のパイプ(プラスチック)は付属していますが、チューブは付属しませんので別途ご用意下さい
プロペラやエンジン、モーターは付属しません。 説明書は英語ですが、写真、図が多いのでわかりやすいです。
PDF形式の英語説明書がこちらからダウンロードできます


【 電動化の場合のメカ組み合わせ例 】
[ 4セル(14.8V)利用の場合 ] モーター
FSD FC4250-7T KV710
プロペラ
APC 13x6.5E
アンプ 60Aクラス
HOBBYWING SKYWALKER 60A ブラシレスESC
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
バッテリー リポ4セル(14.8V) 4500mA~5100mA

[ 5セル(18.5V)利用の場合 ]
モーター
FSD FC5055-8T KV560
プロペラ
APC 14x7E
アンプ 60Aクラス
HOBBYWING SKYWALKER 60A ブラシレスESC
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
バッテリー リポ5セル(18.5V) 4500~6000mA
リポバッテリー 5セル(18.5V)


【 必要延長コード(サーボ側コード長が約30cmの場合) 】
・ エルロンサーボ用主翼(下翼)側 15cm×2本(サーボ設置位置からコード取り出し口まで約27cm)
・ エルロンサーボ用胴体側 2チャンネルエルロンの場合15cm×2本、1チャンネルエルロンの場合Y字コード15cmx1本
エレベーター、ラダー、エンコンサーボは受信機付近に設置するので延長コードは不要です。

【 ご注意事項(予めご理解、ご了承下さい) 】
・掲載されている商品画像は当店初期入荷時のロットのものです。メーカーでの改良、変更等で機体構造、部品、カラーデザインの一部が変更になっている場合がありますので予めご了承下さい。 付属説明書についても変更点が反映されていない場合がありますのでご不明な場合はお問い合わせ下さい。
・主翼を固定するネジはしっかり締め、特にエンジン機の場合はフライト毎に確認して下さい。固定用のアルミ板に穴を開け、胴体側にツメ付きナットを入れて固定用のネジを追加することもおすすめです。
・フィルムにたるみ、シワが出ている場合がありますのでアイロンやヒートガンで伸ばして下さい。
・製造時に出来た木部の軽微な割れ、欠け、接着剤の垂れ跡などがある場合があります。飛行には影響が出ないレベルですが気になる場合は必要に応じて補修して下さい。
・説明書中にある複数のリンケージロッドをまとめるメタルジョイントはプラスチック製のジョイントに変更されています。強度的には問題ありませんが、ロッドを固定するネジを締めすぎるとネジ穴がなめてしまいますのでご注意下さい。
・胴体内部に製造時に治具を入れて、取り出した後の枠の割れがありますが、治具固定用の枠で胴体の強度には影響ありません。
・輸入品のため、外箱に傷、凹み等がある場合がありますが、当店でいったん開封して問題ないことを確認しています。
・付属のステッカーはシンナーで溶けてしまう場合があるため、機体に塗装やウレタンクリアーなどを塗る場合は、塗装した後、完全に乾燥してからステッカーを貼って下さい。
・付属ステッカーの印刷品質が今一つで、濃淡、かすれ、ムラなどがある場合があります。飛行中は目立たないレベルですが、予めご了承下さい。
・グラス製のカウルは手作業で塗装されているため、塗りムラ、ダレ、色のはみ出し、軽い変形等がある場合があります。予めご了承のほどお願い致します。
・主翼左右にある支柱について、下翼の前縁が膨らんでいる分、前縁部と後縁部で上下翼間の距離が違いますが、同じ長さの支柱が利用されているため前縁側の支柱が後縁側の支柱よりやや前方へ斜めになっており2つの支柱は完全な平行ではありません。強度や飛行には影響ありません。
・シートヒンジ用の穴が予め切られて切られていますが、かなり雑でセンターが出ていない、大きく切りすぎている場合などがありますので予めご了承下さい。
センターが出ていない場合は別な場所にあらためてカットし直して下さい。
・手作業で製造されているものであること、またフィルムの張力差異や製造時の湿度状況等により動翼、尾翼、主翼、胴体等に歪みが発生している場合がありますので予めご了承下さい。歪みによる影響はトリム等での調整をお願い致します。
・塗装の品質が良くなく、塗装されたプラスチックパーツについては部分的な濃 淡の違い、一部塗装剥げ等がある場合があります。またカット時に塗装が剥が れる場合がありますので、気になる場合は塗装補修をして下さい。塗装面の 問題については保証対象外となりますので予めご了承下さい。
