SB-98 Glider 2500mm(バルサキット) /

SB-98 Glider 2500mm(バルサキット)

SB-98 Glider 2500mm(バルサキット) /

価格:

14,300円 (税込)

購入数:
この商品について問い合わせる
友達にメールですすめる

VALUEPLANESのSB-98 Glider(グライダー) 2500mmバルサキットです。
名称内にある「2500mm」はスパンの意味になります。
クラシカルなスタイルのスケールライクなグライダーです。 エルロン機なので運動性はそこそこありそうですが、通常の飛行機のような翼弦の長い主翼と正面抵抗が大きそうな胴体なので滑空性能としてはいまひとつのような感じですが、こういう機体は飛行性能を求めるというよりゆったりと飛ぶ姿を堪能するタイプなのでプロペラをゆっくり回しながら遊覧飛行をするのが楽しそうです。
主翼は左右分割式ゴム止めカーボンカンザシ、水平尾翼はネジ止め脱着式、エルロンは2サーボ、エレベーター、ラダーはそれぞれ1サーボで胴体内部からのロッドリンケージです。コックピット前方上部が脱着できるようになっており、バッテリーの出し入れが簡単です。
サーボはコロナDS-238MGなど小型のミドルサーボが適合します。
モーターやプロペラの取り付けについてはメーカー説明書では具体的な製品の指定がありませんが図面上で確認する分にはプロペラマウントをつけたE-MAX GT2820がぴったり合うようです。先端にはサーマル工房の6ミリシャフト用のステルスハブを取り付けます。
バッテリーは3セル(11.1V)2200~3300mAが推奨になっています。
説明書は英語ですが、原寸大の図面、写真入りの説明書が付属しており製作時の大きな助けになりそうです。
写真付きの説明書、完成機の写真は試作機を元に制作されたようでモーター回りなど一部の構造が市販機と違っています。原寸大の図面は市販機と同じなのでこちらを正として下さい。
当店では製作はしていませんが、図面やパーツを確認しての注意事項などを記載しましたので製作の参考にして下さい。
こちらは中国製キットのため細部では手直しの必要な場所もある可能性がありますので製作は上級者向けとなります。当店ではアドバイスを出来かねますので、予めご了承ください。


【 機体データ 】
スパン:2500mm
全長:1525mm
想定重量:約1.9kg
サーボ:エルロン2、エレベーター1、ラダー1
サーボはトルク3kg以上のミドルサイズサーボ(30x13mm前後:E-MAX ES3003、ES3004、ES3053、ES3054、コロナDS-238MG)
付属品:棒ヒンジ、ロッド、ホーン、ロッドストッパー、主翼止めゴム、キャノピー、カーボンカンザシ


【 電動化の組み合わせ例 】
モーター 直径35mmサイズ
E-MAX GT2820/06 985KVサーマル工房 ステルスハブ(φ6)
アンプ 45A~60Aクラス
Sunrise Model 45A PRO SBEC 6A ブラシレスESC
HOBBYWING SKYWALKER 50A ブラシレスESC
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
HOBBYWING SKYWALKER 60A ブラシレスESC
プロペラ
折ペラ(Bタイプ) 12x6
または
【カーボン折ペラ(Bタイプ) 12x6.5
バッテリー 3セル(11.1V) 2200~3300mA
35Cリポ(3セル:11.1V)


【 ご注意事項(予めご理解、ご了承下さい) 】
・エレベーター、ラダー用ロッドは単なる長い鋼線なので、片側はロッドストッパーで固定し、もう片側はZ加工する必要があります。エレベーターを脱着式にする場合、ロッドストッパー固定だと毎回ニュートラルを出さないといけないくなるので、ロッドのエレベーター側にはクレビスのついたロッドエンドを半田付けして脱着しやすいようにすることをおすすめします。
・ステルスハブをプロペラマウントに取り付ける際はイモネジをハブの上下から入れて固定したほうがより強固に固定されます。ステルスハブにはイモネジは1個しか付属していませんので別途4mmのイモネジをご用意ください。
・説明書では掲載がありませんが、バッテリースペースのハッチは磁石止めになっています。ハッチ前後と胴体側の小さい穴に付属の磁石を接着埋め込みする仕様になっていますが、磁石だけでは外れてしまう可能性もあるためキャノピーラッチ式に変更したほうが良いかもしれません。磁石を埋め込む場合はS極N極の向きにご注意下さい。
・モーター取り付け方法やモーター取り付けパーツの説明(8ページ目)が実際の機体とは違っています。この商品ページ内にある原寸図にモーターを仮置きした写真を参考にして下さい。
・べニア、バルサ材の凹み、軽微な割れ、欠け、色の濃淡の違いなどがある場合がありますので予めご了承下さい。
・輸入品のため、外箱に傷、凹み等がある場合がありますが、当店でいったん開封して問題ないことを確認しています。
・当店でも製作しておらず、メーカー提示情報も不完全なので重心が取りやすいバッテリーサイズ、バッテリー位置が不明です。

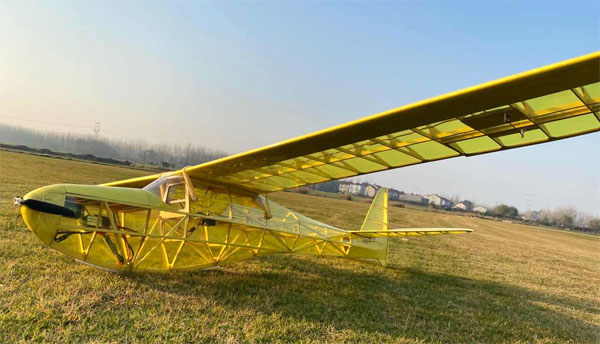

完成例の写真はメーカー試作機のものでモーター回りなどが市販機と異なります。全体イメージの参考としてご覧下さい








E-MAX GT2820/06 985KVサーマル工房 ステルスハブ(φ6)を組み合わせた場合の搭載参考例


※フィルムの参考例
