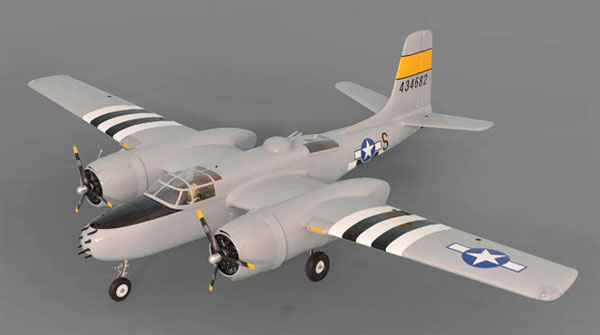

A26 INVADER GP/EP .46-.55 (電動リトラクトセット付)
PHOENIX MODEL(フェニックスモデル)の双発機 A26 INVADER(インベーダー) GP/EP .46-.55 の電動リトラクトタイプです。(以前に販売していたエアリトラクトタイプはメーカーで販売終了になりました)
ラジコンではあまり見かけない機体ですが、1942年に初飛行したダグラス社の双発攻撃機/軽爆撃機でアメリカ陸軍で利用され第2次世界大戦やそれ以降も活躍しました。
引込脚も格納される大きなエンジンポットが特徴的です。
胴体はバルサ、べニア製フィルム貼りで、尾翼はバルサ製フィルム貼り、主翼は左右分割式でバルサ製リブ組フィルム貼り、エンジンポットはバルサ製フィルム貼り+プラ板(塗装済)、カウルはグラス製塗装仕上げで、フィルムはORACOVER(オラカバ)です。
バルサの板材裏面に曲線状に曲げても割れないように特殊な押し目加工がされており、曲線ボディが非常にきれいに表現されています。
予め胴体内にロッドガイドのチューブが取り付けられており、リンケージも容易になっています。コックピット内もパイロット人形をはじめ計器類やレバー類なども作りこまれておりスケール感は抜群です。
説明書は英語ですが、写真と図解が多いので分かりやすいです。
エンジン用のプラスチックラジアルマウント、燃料タンク、モーター用の木製マウントが付属しますが、モーター用の木製マウントについては、RIMFIREという特定のモーターにしか合わないつくりになっているので、当店で販売しているモーターなどを搭載する場合は、ボルトマウントでの取り付けがおすすめです。
説明書の推奨リポは4セル(14.8V)4500-5500mA 2個です。当店で販売しているモーターを搭載する場合は4セルと5セルでの組み合わせ例を掲載しています。
エンジンの場合、4サイクル50~70クラス、2サイクル46~.55クラスの双発になります。
メインギヤとノーズギアは電動タイプのリトラクトでメカ式に比べて取り付けが簡単です。電動リトラクト用に7.4Vのリポバッテリーが必要です。コントローラー側はXT30コネクター(オス)でバッテリー用にXT30コネクター(メス)が付属しているのでバッテリーへはんだ付けして下さい。基本的にバッテリーはコントローラーに直接接続し、抜き差しでON/OFFして下さい。あいだにスイッチをいれると1つの脚だけ引き込まなくなるなど動作が不安定になる場合があります。
こちらは大型商品となるためヤマトではなく西濃カンガルー便での配達となり、「午前」または「午後」しか時間帯指定ができません。 ご注文時に時間帯を指定された場合、指定時間により「午前」または「午後」配達に変更させて頂きます。 また地域により運送会社都合で時間帯、配達日のご希望に添えない場合がございますので予めご了承のほどお願い致します。 配達時にご不在の場合は運送会社の不在票が入りますので、それに従い、再配達をご依頼ください。
沖縄県は実費送料となります。システム未対応のため送料「3,000円」と表示されてしまいますが、当店でご注文確認後に実際の送料をお調べしてご連絡します。沖縄以外は僻地(離島など)を除いて送料は1個につき、個人住所宛て3,000円、法人住所または西濃営業所止めは無料です。法人宛の場合、住所だけでは判断がつかないため、必ず注文者名またはお届け先に法人名を入れて下さい。複数個ご購入時、法人住所、営業所止めご希望の場合でも特殊ケースにシステムが未対応のため、送料3000円と表示されますが、ご注文確認後に修正してご連絡させて頂きます。営業所止め希望の場合、お客様からの連絡事項欄に「営業所止め希望」とご記載下さい。のちほどお近くの営業所をお調べしてご連絡致します。
Youtubeに掲載されていた飛行動画(以前販売していたエアーリトラクトタイプ)
【 機体データ 】
スパン:2300mm
全長:1664mm
1:9 1/4 スケール
機体のみ重量:約5700g(機体、ラジアルマウント、燃料タンクなど付属アクセサリも含みます)
コントロール:8-9チャンネル、9サーボ(エルロン2、フラップ2、エレベーター1、ラダー1、エンコン2、ノーズステアリング用)
※ノーズステアリングサーボ以外はスタンダードサイズサーボです。
※ノーズステアリング用サーボベットはミドルサイズ(36mmx16mm)です。
※引脚動作用に別途1チャンネル必要になります。
【利用オラカバフィルム】
オラカバ スタンダード(ホワイト)
オラカバ スタンダード(グレー)
オラカバ スタンダード(カブイエロー)
オラカバ スタンダード (ブラック)
【 付属品 】
ステッカー、リンケージ部品、燃料タンク、ラジアルエンジンマウントが付属します
※燃料タンク用のパイプ(プラスチック)は付属していますが、チューブは付属しませんので別途ご用意下さい
プロペラやエンジン、モーターは付属しません。 説明書は英語ですが、写真、図が多いのでわかりやすいです。
※ホイールハウスの色が掲載写真と異なりグレーです。
PDF形式の英語説明書がこちらからダウンロードできます
【 電動化の場合のメカ組み合わせ例 】
[ 4セル(14.8V)利用の場合 ]
モーター
FSD FC5055-6T KV720または
E-MAX GT3526/05 710KV
プロペラ
APC 14x7E
アンプ 60Aクラス
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
バッテリー リポ4セル(14.8V) 4500~6000mA 2個
リポバッテリー 4セル(14.8V)
[ 5セル(18.5V)利用の場合 ]
モーター
FSD FC5055-8T KV560
プロペラ
APC 14x8.5E
アンプ 60Aクラス
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
バッテリー リポ5セル(18.5V) 4500~6000mA 2個
リポバッテリー 5セル(18.5V)
【 必要延長コード(サーボ側コード長が約30cmの場合) 】
エルロンサーボ用主翼側 60cm×2本(サーボ設置場所からコード取り出し口まで約80cm)
エルロンサーボ用胴体側 30cm×2本
フラップサーボ用主翼側 30cm×2本(サーボ設置場所からコード取り出し口まで約47cm)
フラップサーボ用胴体側 Y字コード15cm×1本、30cm×2本、又は30cm×2本
エンコン用主翼側 15cm×2本(サーボ設置場所からコード取り出し口まで約27cm)
エンコン用胴体側 30cm×2本、1chで操作する場合は、Y字コード 15cm×1本、15cm 2本
エレベーター、ラダーサーボは受信機付近に設置するので延長コードは不要
【 ご注意事項(予めご理解、ご了承下さい) 】
・掲載されている商品画像は当店初期入荷時のロット(エアリトラクトタイプ)のものです。メーカーでの改良、変更等で機体構造、部品、カラーデザインの一部が変更になっている場合がありますので予めご了承下さい。 付属説明書についても変更点が反映されていない場合がありますのでご不明な場合はお問い合わせ下さい。
・電動リトラクトは機体搭載前に必ず動作確認をしてください。また動作させる前に回転するネジ部分にCRC556などの潤滑油を吹き付けて下さい。また潤滑油は定期的(30フライト毎程度)に吹き付けて下さい。
電動リトラクトの構造上、引込脚スピードにムラがあったり、左右の引込脚スピードが異なる場合がありますので予めご了承下さい。
・頻度に個体差がありますが、電動リトラクトは動作途中で止まってしまう場合がありますので、止まった場合は再度動作スイッチを操作して下さい。
・電動脚の出し入れのタイミングをリバースしたい場合はコントローラーに接続しているコネクターのプラスマイナスを逆にして接続し直して下さい。
・ホイールハウスの色が掲載写真と異なりグレーです。
・ダミーエンジンの色が掲載画像と異なりグレーの場合がございます。(お選び頂けません)
・4サイクルエンジン取付の場合、いったん2サイクルエンジンと同じように斜めにラジアルマウントを取り付けて、仮り載せし、搭載可能かどうかを確認して下さい。 搭載が難しいようなら、倒立位置に合わせて穴を開けなおし、ツメ付きナットもいったん外して新しく開けた穴に移動して下さい。
・モーター仕様にした場合、シャフト部の長さの関係で、プラスチック製のダミーエンジンにモーターの一部があたってしまい、ダミーエンジンを大きくカットする必要があり、取り付けられない場合があります。
・付属のモーター用木製マウント、アルミ製のスタンドはRIMFIREという特定のモーター用にサイズ調整されたものですが、当店ではRIMFIREモーターの取り扱いがございません。当店推奨のモーターを取り付ける場合は、推奨モーターの十字マウントに合う位置に穴を開けてご利用下さい。
・機体写真にあるエンジン機用の3枚ブレードプロペラは当店では取り扱いがございません。
・主翼のライトはダミーで点灯はしません。
・輸入品のため、外箱に傷、凹み等がある場合がありますが、当店でいったん開封して問題ないことを確認しています。
・付属のステッカーはシンナーで溶けてしまう場合があるため、機体に塗装やウレタンクリアーなどを塗る場合は、塗装した後、完全に乾燥してからステッカーを貼って下さい。
・付属ステッカーの印刷品質が今一つで、濃淡、かすれ、ムラなどがある場合があります。飛行中は目立たないレベルですが、予めご了承下さい。
・グラス製のカウルは手作業で塗装されているため、塗りムラ、ダレ、色のはみ出し、軽い変形等がある場合があります。予めご了承のほどお願い致します。
・スピナーはコーン、バックプレートともにプラスチック製のため、ネジ止めやプロペラの締め込み等により歪みが発生する場合があります。また大きなスピナーほど加工精度的な問題で形状やバランスの崩れがありますので、気になる場合はオールアルミ製のスピナーを別途ご用意下さい。
・シートヒンジ用の穴が予め切られて切られていますが、かなり雑でセンターが出ていない、大きく切りすぎている場合などがありますので予めご了承下さい。
センターが出ていない場合は別な場所にあらためてカットし直して下さい。
・手作業で製造されているものであること、またフィルムの張力差異や製造時の 湿度状況等により動翼、尾翼、主翼、胴体等に歪みが発生している場合がありま すので予めご了承下さい。歪みによる影響はトリム等での調整をお願い致します。
・塗装の品質が良くなく、塗装されたプラスチックパーツについては部分的な濃 淡の違い、一部塗装剥げ等がある場合があります。またカット時に塗装が剥が れる場合がありますので、気になる場合は塗装補修をして下さい。塗装面の 問題については保証対象外となりますので予めご了承下さい。
※下記の写真は以前のエアリトラクトタイプとなります。基本構造は同じなので参考にしてください。
詳細は上記掲載の組み立て説明書をご覧ください。
※下記の写真の電動リトラクトが付属しますが、一部金属の色が異なる場合がございますので、予めご了承ください
