Grunau Baby 1/4スケール(バルサキット)
VALUEPLANESのGrunau Baby(グルナウベイビー) 1/4スケールのバルサキットです。
スパン3400mmもあり、バルサキットにしてはかなり大きな機体です。
実機は1931年のドイツで開発された一人乗りのグライダーで独特の形状からクラシックジャンルでは人気の高いグライダーです。
実機にはプロペラはありませんが、電動化を前提にモーターが取り付けられるようになっていますので平地からの発航も可能です。
舵はエルロン、エレベーター、ラダーです。主翼は左右分割式でステーで固定、カーボンカンザシ、水平尾翼はネジ止め脱着式、エルロンは2サーボ、エレベーターはロッドリンケージ、ラダーはヒモでのワイヤーリンケージです。ヒモは伸縮性が高く調整が難しいので細いスチールワイヤーに変更しても良いかもしれません。それぞれ1サーボで胴体内部からのロッドリンケージです。コックピットが脱着できるようになっており、バッテリーの出し入れが簡単です。
サーボはコロナDS-238MGなど小型のミドルサーボが適合します。
モーターやプロペラの取り付けについてはメーカー説明書では具体的な製品の指定がありませんが図面上で確認する分にはプロペラマウントをつけたE-MAX GT2820がぴったり合うようです。先端にはサーマル工房の6ミリシャフト用のステルスハブを取り付けます。
バッテリーは3セル(11.1V)2800~3300mAが推奨になっています。
説明書は英語ですが、原寸大の図面、写真入りの説明書が付属しており製作時の大きな助けになりそうです。
当店では製作はしていませんが、図面やパーツを確認しての注意事項などを記載しましたので製作の参考にして下さい。
こちらは中国製キットのため細部では手直しの必要な場所もある可能性がありますので製作は上級者向けとなります。当店ではアドバイスを出来かねますので、予めご了承ください。
輸入品のため箱の一部に潰れ、破れ、凹み等がある場合があります。中身に問題ないことを確認していますが予めご了承下さい。(開封確認のため封印はカットしています)
【 機体データ 】
スパン:3400mm
全長:1520mm
想定重量:約2.2kg
サーボ:エルロン2、エレベーター1、ラダー1
サーボはトルク3kg以上のミドルサイズサーボ(30x13mm前後:E-MAX ES3003、ES3004、ES3053、ES3054、コロナDS-238MG)
付属品:棒ヒンジ、ロッド、ホーン、キャノピー、カーボンカンザシ
PDF形式の英語説明書がこちらからダウンロードできます
【 電動化の組み合わせ例 】
モーター 直径35mmサイズ
E-MAX GT2820/06 985KV+サーマル工房 ステルスハブ(φ6)
アンプ 45A~60Aクラス
Sunrise Model 45A PRO SBEC 6A ブラシレスESC
HOBBYWING SKYWALKER 50A ブラシレスESC
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
HOBBYWING SKYWALKER 60A ブラシレスESC
プロペラ12~13インチ
折ペラ(Bタイプ) 12x6
または【カーボン折ペラ(Bタイプ) 12x6.5
折ペラ(Bタイプ) 13.5x7
または カーボン折ペラ(Bタイプ) 13x6.5
またはモーター、折ペラセット
Valueplane 2500mmクラスグライダー用 モーター、折ペラセット
バッテリー 3セル(11.1V) 2600~3300mA
35Cリポ(3セル:11.1V)
【 ご注意事項(予めご理解、ご了承下さい) 】
・ラダーは紐でリンケージするようになっていますが、ワイヤーの方がおすすめです。
・ステルスハブをプロペラマウントに取り付ける際はイモネジをハブの上下から入れて固定したほうがより強固に固定されます。ステルスハブにはイモネジは1個しか付属していませんので別途4mmのイモネジをご用意ください。
・取り外しできるコックピットは磁石止めになっていますが磁石だけでは外れてしまう可能性もあるためキャノピーラッチ式に変更したほうが良いかもしれません。磁石を埋め込む場合はS極N極の向きにご注意下さい。
・カンザシの受け側になる当面のプラスチックパイプカンザシが固くて入りずらい場合があるので、カンザシに潤滑剤を少し塗って入りやすくするか、それでもきつい場合は、入りやすくなるまでカンザシを紙ヤスリで全体的に薄く削って下さい。
・べニア、バルサ材の凹み、軽微な割れ、欠け、色の濃淡の違いなどがある場合がありますので予めご了承下さい。
・輸入品のため、外箱に傷、凹み等がある場合がありますが、当店でいったん開封して問題ないことを確認しています。
・当店でも製作しておらず、メーカー提示情報も不完全なので重心が取りやすいバッテリーサイズ、バッテリー位置が不明です。

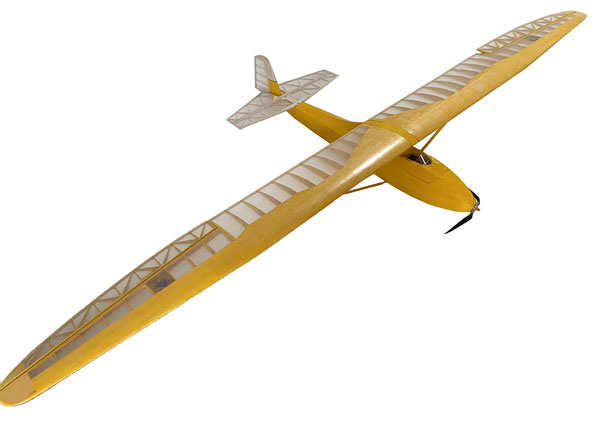

※以下の画像は完成例です
※以下の画像はメーカー掲載のフィルム貼り参考例です
