FOCKE WULF GP/EP .46~.55 (電動リトラクトセット付)/

FOCKE WULF GP/EP .46~.55 (電動リトラクトセット付)

FOCKE WULF GP/EP .46~.55 (電動リトラクトセット付)/

定価:
オープン価格
価格:

39,380円 (税込)

購入数:
返品期限・条件 返品、不良品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

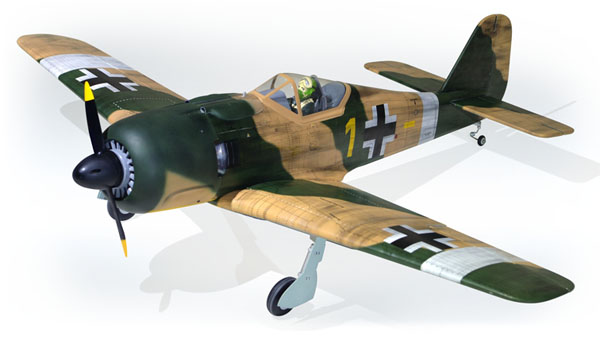

PHOENIX MODEL(フェニックスモデル)のFOCKE WULF(フォッケウルフ)GP/EP .46~.55です。
ドイツの撃墜王エーリッヒ・ルドルファーが北アフリカ戦線で搭乗していた機体のカラーリングです。
エンジン、電動両方に対応できるEP/GPタイプの50クラスの機体です。
カラーリングがスケール感の高いプリントフィルムへ変更になりました。
リトラクトがサーボ式から電動タイプに変更になりました。

付属する電動リトラクトコントローラー(R5209)は受信機から電源供給を受けるタイプですが、動作電圧がスペック上、6V~7.4V(リポ2セル可)となっています。
このためエンジン機の場合は6.0Vのニッカド、ニッケル水素または6.6VのLiFeを受信機電源に使用する必要があります。
電動機の場合でアンプのBECを利用する場合、BEC設定で6Vが選べれば良いのですが、5V設定のみの場合はスペックを下回ってしまいます。
ただし、当店でのテストではスイッチング式のBECの場合は5Vでもリトラクトが動作しましたので自己責任にはなりますがBEC 5V設定でも利用できそうです。心配な場合はアンプのBECを使わずに別途6V~7.4V電源をご用意下さい。

胴体はバルサ、べニア製フィルム貼りで、尾翼はバルサ製フィルム貼り、主翼は左右接合式でバルサ製リブ組フィルム貼り、カウルはグラス製塗装仕上げです。
バルサの板材裏面に曲線状に曲げても割れないように特殊な押し目加工がされており、曲線ボディが非常にきれいに表現されており、軽量に仕上がっています。
各部の補強や接合部の接着も十分で強度の高いつくりなのであえて手を加えるところも見当たりません。
コックピット前がキャノピーラッチ方式で開くようになっており、電動化の際のバッテリーの出し入れが行えます。
コックピットの計器パネルやパイロット搭載済でスケール感も高いです。胴体内部にはロッドガイド用の透明チューブが通っていたり、サーボカバーの裏側にサーボ取付用のマウントが作られていたりと、製作しやすいよう配慮されており、説明書も英語ですが、写真と図解が多いので分かりやすいです。
エンジン用のプラスチックラジアルマウント、燃料タンク、モーター用の木製マウントが付属しますが、モーター用の木製マウントについては、RIMFIREという特定のモーターにしか合わないつくりになっているので、当店で販売しているモーターなどを搭載する場合は、ボルトマウントでの取り付けがおすすめです。
説明書の推奨リポは6セル(22.2V)4000-5500mAになっていますので、当店で販売しているモーターで5~6セルの組み合わせ例を掲載しましたが、地上高の関係上、プロペラは14インチまでにしたほうがよさそうなのでプロペラバリエーションの少ない例になってしまっています。
エンジンの場合、4サイクル50~70クラス、2サイクル46~.55クラスになります。



Youtubeに掲載されていた飛行動画(以前のサーボリトラクトタイプですが、形状は同じなので参考にしてください)



【 機体データ 】
スパン:1400mm
全長:1202mm
1/7 2:1 スケール
機体のみ重量:約2520g(機体、ラジアルマウント、燃料タンクなど付属アクセサリも含みます)
コントロール:5~6チャンネル、5サーボ(エルロン2、エレベーター1、ラダー1、エンコン1)
※サーボはミドルサイズ(ベッドサイズ:33.5x16mm)になります。
Blue Arrow製やK-POWER製のミドルサーボを搭載する場合はサーボベッドを加工してください。
※引脚動作用に1チャンネル必要です。

【 付属品 】
電動引込脚、電動引込脚用コントローラー、リンケージ部品、燃料タンク、ラジアルエンジンマウント、スピナー(65mm:黒)が付属します。
※燃料タンク用のパイプ(金属製)は付属していますが、チューブは付属しませんので別途ご用意下さい
プロペラやエンジン、モーターは付属しません。 説明書は英語ですが、写真、図が多いのでわかりやすいです。
PDF形式の英語説明書がこちらからダウンロードできます

【 電動化の場合のメカ組み合わせ例 】
※地上高の関係上、プロペラは最大14インチとして組み合わせています
[ 5セル(18.5V)利用の場合 ]
モーター
FSD FC5055-8T KV550
プロペラ
APC 14x8.5E
アンプ 60Aクラス
HOBBYWING SKYWALKER 60A ブラシレスESC
Sunrise Model 60A PRO SBEC 6A ブラシレスESC
バッテリー リポ5セル(18.5V) 4000-5500mA
リポバッテリー 5セル(18.5V)

[ 6セル(22.2V)利用の場合 ]
モーター
FSD FC5065-6T KV430
プロペラ
APC 14x10Eまたは
APC 14x12E
アンプ 80Aクラス
Sunrise Model 80A PRO SBEC 6A ブラシレスESC
バッテリー リポ6セル(22.2V) 4000-5500mA
リポバッテリー 6セル(22.2V)

【 必要延長コード(サーボ側コード長が約26cmの場合) 】
・ エルロンサーボ用主翼側 30cm x2本 (エルロンサーボからコード出口までは約50cm)
・ エルロンサーボ用胴体側 2チャンネルエルロンの場合15cm×2本、1チャンネルエルロンの場合Y字コード15cmx1本
・電動リトラクトのコードが長いのでコントローラーと直接接続できますが、コントローラー側にも延長コードを入れたい場合はFUSE コード付JSTタイプコネクター(メス)FUSE コード付JSTタイプコネクター(オス)を半田付けして繋げるなどしてJSTコネクターの延長コードを作って下さい。
エンコン、エレベーター、ラダー用サーボは受信機付近に設置するので延長コードは不要です


【 ご注意事項(予めご理解、ご了承下さい) 】
・掲載されている商品画像は当店初期入荷時のロットのものです。メーカーでの改良、変更等で機体構造、部品、カラーデザインの一部が変更になっている場合がありますので予めご了承下さい。 付属説明書についても変更点が反映されていない場合がありますのでご不明な場合はお問い合わせ下さい。
・電動リトラクトは機体搭載前に必ず動作確認をしてください。また動作させる前に回転するネジ部分にCRC556などの潤滑油を吹き付けて下さい。また潤滑油は定期的(30フライト毎程度)に吹き付けて下さい。
電動リトラクトの構造上、引込脚スピードにムラがあったり、左右の引込脚スピードが異なる場合がありますので予めご了承下さい。
・頻度に個体差がありますが、電動リトラクトは動作途中で止まってしまう場合がありますので、止まった場合は再度動作スイッチを操作して下さい。
・電動脚の出し入れのタイミングをリバースしたい場合はコントローラーに接続しているコネクターのプラスマイナスを逆にして接続し直して下さい。
・付属のモーター用木製マウント、アルミ製のスタンドはRIMFIREという特定のモーター用にサイズ調整されたものですが、当店ではRIMFIREモーターの取り扱いがございません。当店推奨のモーターを取り付ける場合は、サイズが合わないため利用できません。
・当店推奨のモーターを取り付ける場合、角度調整や取付スペースを取らないボルトマウントセット(M4 x 80)がおすすめです。ボルトを防火壁に貫通させる際、内側から外側へボルトが通る(ボルトの頭が胴体内側にくる)スタイルのほうが取付作業がしやすいです。
・サイドスラスト、ダウンスラスト用の傾きは防火壁につけられていますが、ボルトマウントでモーターを取り付ける場合は防火壁の傾きを考慮してモーターのドライブシャフトがカウルの中心にくるように位置調整して取り付けて下さい。
・脚カバーを止めるネジはカバー固定のため脚のアルミパイプ部分に少し食い込む状態になります。
・フィルムにたるみ、シワが出ている場合がありますのでアイロンやヒートガンで伸ばして下さい。
・製造時に出来た木部の軽微な割れ、欠け、接着剤の垂れ跡などがある場合があります。飛行には影響が出ないレベルですが気になる場合は必要に応じて補修して下さい。
・説明書中にある複数のリンケージロッドをまとめるドミノパーツはプラスチック製のため固定するネジを締めすぎるとネジ穴がなめてしまいますのでご注意下さい。
・輸入品のため、外箱に傷、凹み等がある場合がありますが、当店でいったん開封して問題ないことを確認しています。
・付属のステッカーはシンナーで溶けてしまう場合があるため、機体に塗装やウレタンクリアーなどを塗る場合は、塗装した後、完全に乾燥してからステッカーを貼って下さい。
・付属ステッカーの印刷品質が今一つで、濃淡、かすれ、ムラなどがある場合があります。飛行中は目立たないレベルですが、予めご了承下さい。
・グラス製のカウルは手作業で塗装されているため、塗りムラ、ダレ、色のはみ出し、軽い変形等がある場合があります。予めご了承のほどお願い致します。
・スピナーはコーン、バックプレートともにプラスチック製のため、ネジ止めやプロペラの締め込み等により歪みが発生する場合があります。また大きなスピナーほど加工精度的な問題で形状やバランスの崩れがありますので、気になる場合はオールアルミ製のスピナーを別途ご用意下さい。
・シートヒンジ用の穴が予め切られていますが、かなり雑でセンターが出ていない、大きく切りすぎている場合などがありますので予めご了承下さい。
センターが出ていない場合は別な場所にあらためてカットし直して下さい。
・手作業で製造されているものであること、またフィルムの張力差異や製造時の 湿度状況等により動翼、尾翼、主翼、胴体等に歪みが発生している場合がありま すので予めご了承下さい。歪みによる影響はトリム等での調整をお願い致します。
・塗装の品質が良くなく、塗装されたプラスチックパーツについては部分的な濃 淡の違い、一部塗装剥げ等がある場合があります。またカット時に塗装が剥が れる場合がありますので、気になる場合は塗装補修をして下さい。塗装面の 問題については保証対象外となりますので予めご了承下さい。



























































※以下の画像は「SBD DAUNTLESS GP/EP .46~.55」になりますが、構造は同じなので参考にしてください※
