EC5コネクター (オス) /66A3A

EC5コネクター (オス)

EC5コネクター (オス) /66A3A

定価:
オープン価格
価格:

143円 (税込)

購入数:
返品期限・条件 返品、不良品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

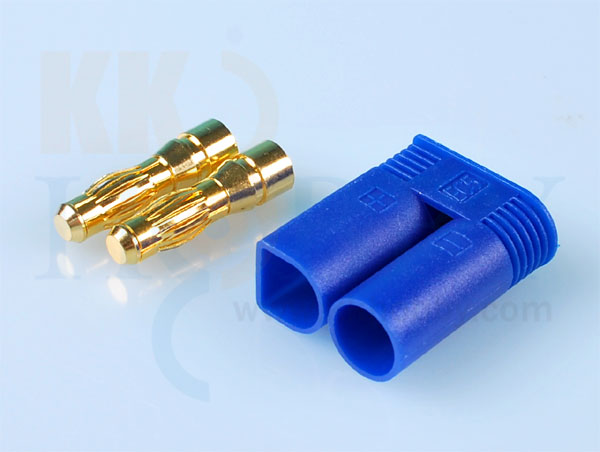

特殊形状の5mmタイプのコネクターを耐熱性のある樹脂に差し込むタイプの大電流用コネクター(オス)です。 10AWGまでのシリコンコードに取り付け可能です。 当店で販売しているコネクターのついていない大容量バッテリーすべてに取り付け可能です。

プラス、マイナスの口の形状が異なっており逆差し防止になっています。 付属の5mmコネクターにコードを半田付けした後、ケースの後ろ側から押し込むとコネクター外側の凹凸がケース内の凹凸部分にはまって固定される仕組みです。
接続時の防塵性も高く、ウルトラプラグに比べて抜き差しもし易いです。
5mmコネクターはケースにすっぽり覆われてしまうのでシュリンクチューブで被膜する必要がありません。
通常の5mmコネクターは利用できませんので必ず付属の5mmコネクターを利用して下さい。
半田付けした5mmコネクターをケース内部に押し込む際は精密ドライバーの先端の小さいマイナスドライバーなどを使ってコネクターのお尻を押してあげるとケースの奥へ入れやすいです。 溝にはまった際のカチっとした手応えがあるまで奥へ押し込んで下さい。
コネクターに差し込むバッテリー側のコード被膜をカットする際、被膜とコネクターの縁がちょうど合わさる程度にカットして下さい。被膜をカットしすぎるとコードの銅線部分が剥き出しになってしまいます。その場合は6mmのシュリンクチューブまたは自己融着テープで覆って剥き出しになっている部分を絶縁して下さい。

オスタイプはアンプ側に取り付けます。
重さ:約8g
最大電流値90A
※EC5コネクターについてメーカー生産終了とご案内しておりましたが、再生産してもらえましたので販売再開します
